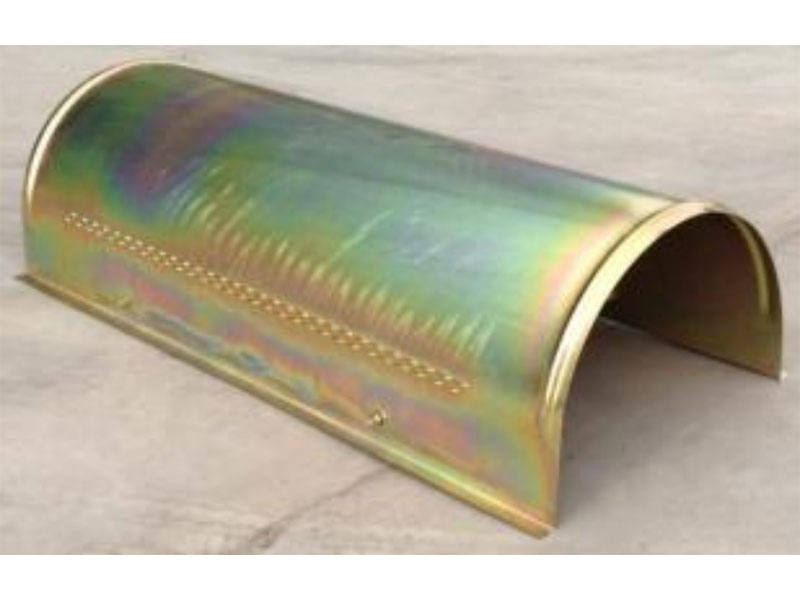

主风道

概述：由气流分配箱左、右孔开始连接，与气流分配箱和支风道均呈90º夹角。其    靠墙一侧开了8%～10%的桥形孔，可解决通风死角问题。

规格：截面宽D500或D400

材料： δ2或 δ1.5冷轧钢板

表面：镀彩锌，保证防腐性能10年以上

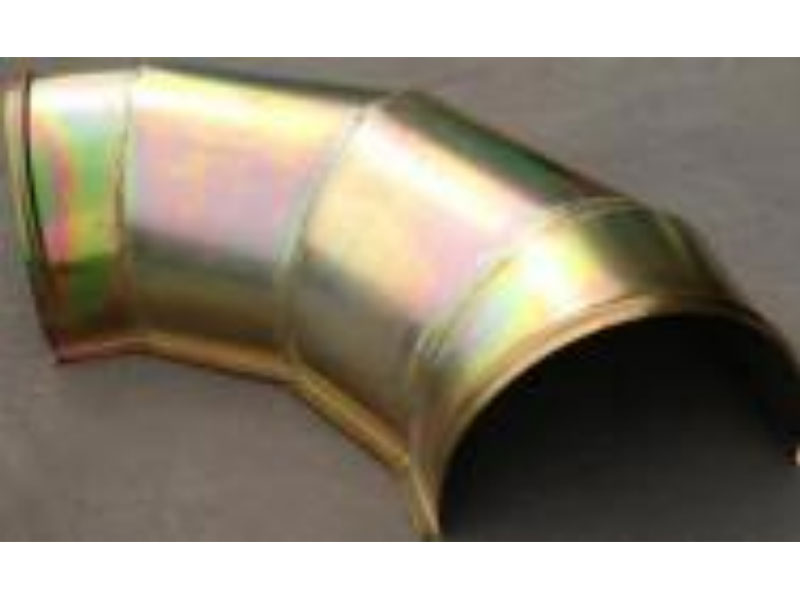

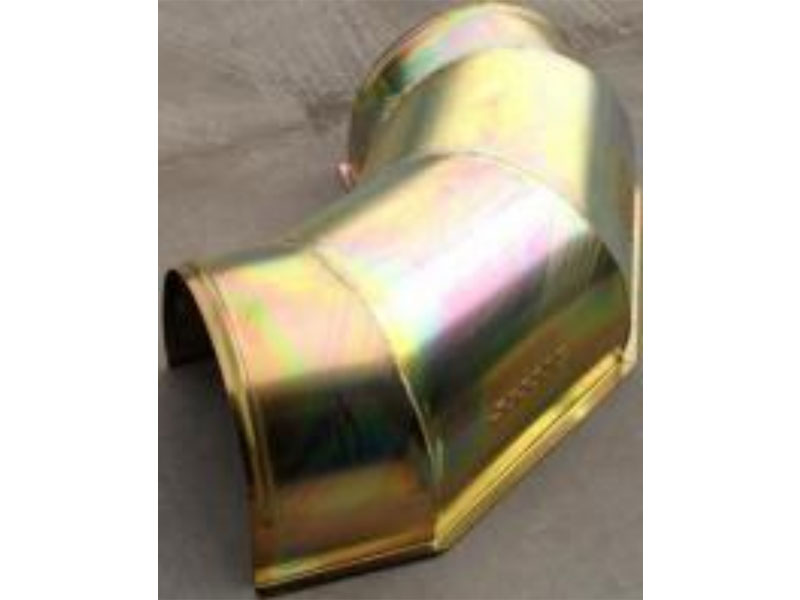

90º弯头

概述： 一端与主风道相连一端与支风道相连，使主、支风道呈90º夹角。其外侧开8%～10%桥形孔，可解决墙角通风死角问题。

规格：截面宽截面宽D500或    D400 ，R＝600

材料： δ2或 δ1.5冷轧钢板

表面：镀彩锌，保证防腐性能10年以上

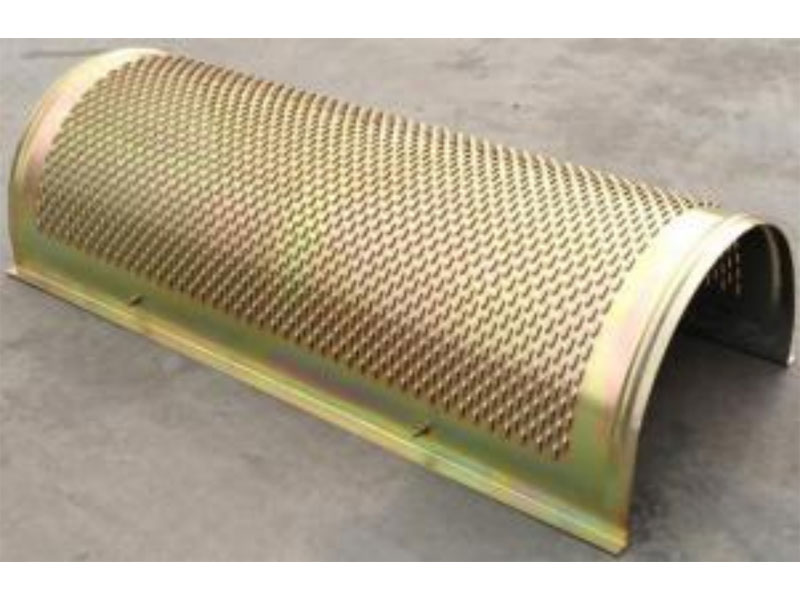

支风道

概述：该部件为地上笼通风系统的主要部件，根据设计间距均匀地排布于仓房内。每件支风道由三根拉杆定型，强度高。开孔率为30%的桥形孔。冲孔高度保证达到2㎜（满足开孔率要求且不漏粮）。连接形式为铆螺母式或压筋式。规格：截面宽截面宽D500或D400

材料： δ2或 δ1.5冷轧钢板

表面：镀彩锌，保证防腐性能10年以上

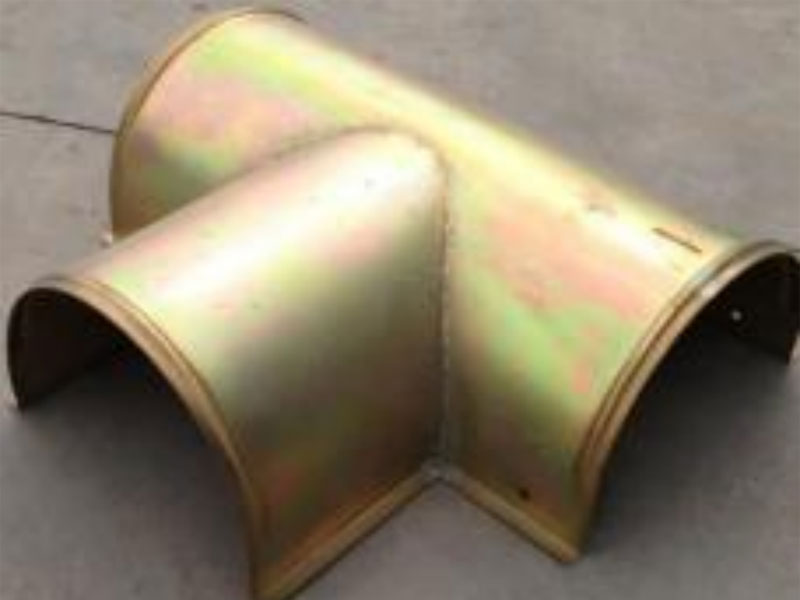

三通

概述：左右两端与主风道相 连，顶端与支风道相连，适用一机四道布置形式，配有气流调节阀。其外侧开8% ~  10%桥形孔，可解决墙角通风死角问题。

规格：截面宽D500或D400

材料： δ2或 δ1.5冷轧钢板

表面：镀彩锌，保证防腐性 能10年以上

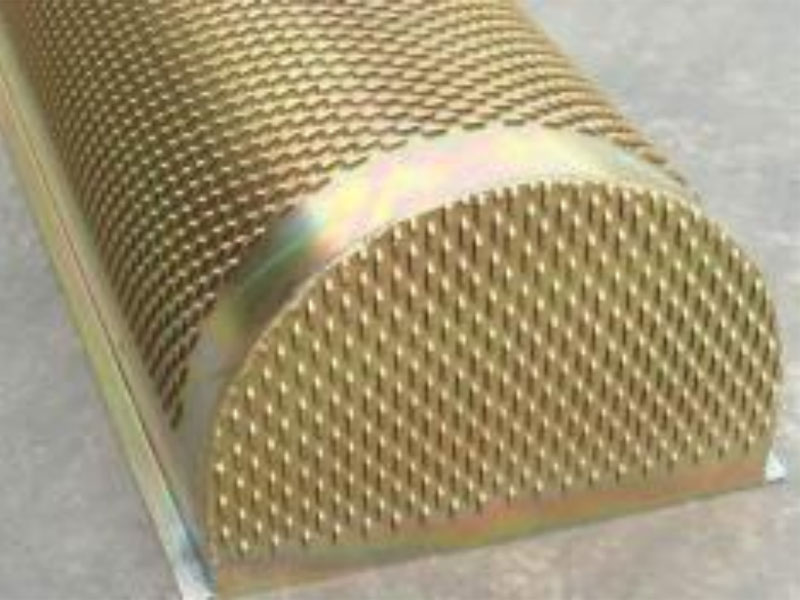

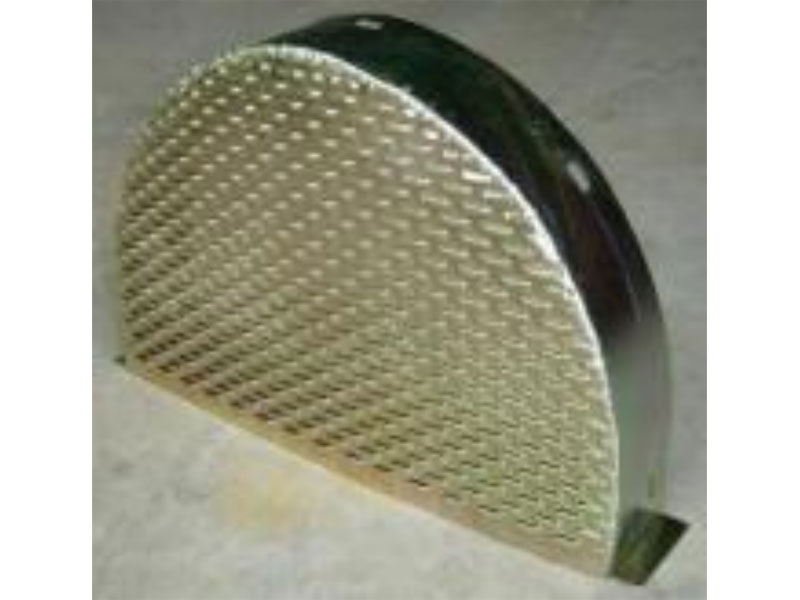

堵头

概述：安装于每条支风道的最末端（与最末节支风道焊接或螺栓连

接），起防止粮粒漏进地上笼内部的作用。其开孔率与支风道一样，可达35%。

规格：截面宽D500或D400

材料： δ2或 δ1.5冷轧钢板

表面：镀彩锌，保证防腐性能10年以上

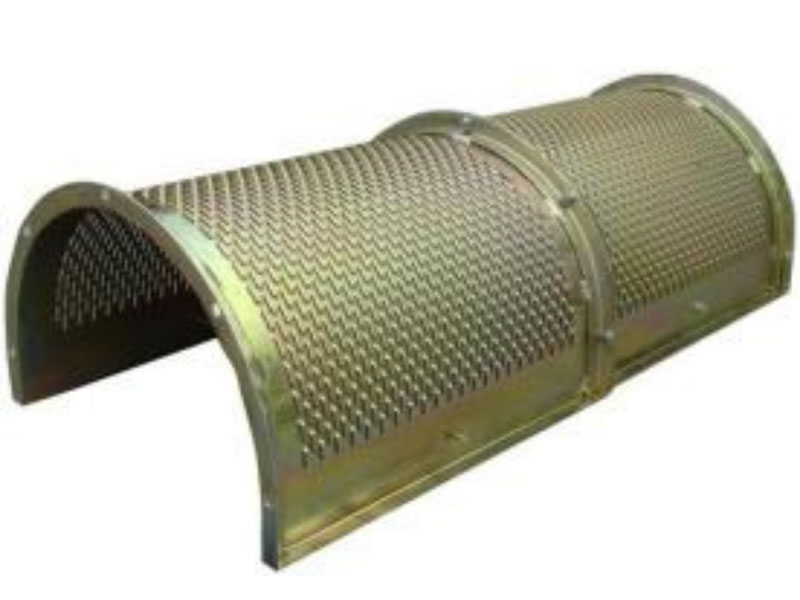

加强式地上笼

概述：连接方式为法兰式，强度高，连接更紧密，其余参数同压筋式或铆螺母式，可承受20米高粮堆压力，适用立筒仓、西北的地下仓等高粮堆仓型。

规格：截面宽D500或D400

材料： δ2或 δ1.5冷轧钢板

表面：镀彩锌，保证防腐性能10年以上
